Dearborn-Wood Bros. 16-23/24 Combine - owner's manual
This is a 1950 publication of the Assembly and Operations Manual for the Dearborn-Wood Bros. model 16-23 and 16-24 combines: ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Front%20Cover.jpg) Please review our tutorial in our How-To's - Misc. section (Click here to go there) on how to best capture posted images to your PC to save, edit and print as you need. Printing them from your browser (Internet Explorer, FireFox, etc.) will NOT work reliably.
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:41:08 [URL] [DELETE]
[Reply] [Email]

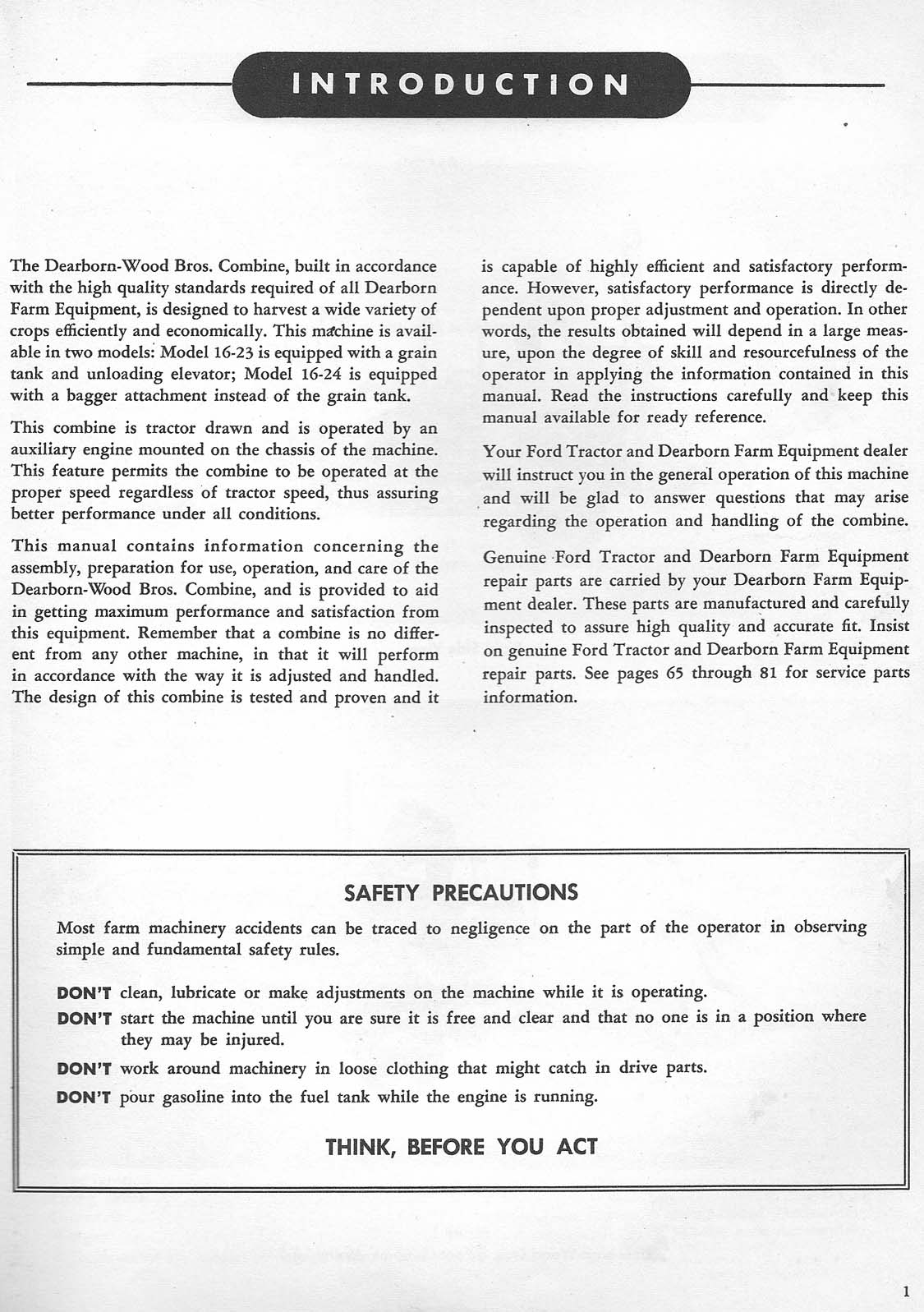

Index and Intro (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2000%20-%20Index.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:42:05 [URL] [DELETE]
[Reply] [Email]
Views and Specs (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2002%20-%20Right%20and%20Left%20side%20views.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:43:03 [URL] [DELETE]
[Reply] [Email]
Model 16-23 (grain tank)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:43:50 [URL] [DELETE]
[Reply] [Email]
Shipping Info
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:45:45 [URL] [DELETE]
[Reply] [Email]
Assembly (7 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2006%20-%20Assembly.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2007%20-%20Assembly.jpg)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2008%20-%20Assembly.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2009%20-%20Assembly.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2010%20-%20Assembly.jpg)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2011%20-%20Assembly.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:46:43 [URL] [DELETE]
[Reply] [Email]
Engine
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:48:52 [URL] [DELETE]
[Reply] [Email]
Lubrication (6 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2014%20-%20Lube%20Chart%20A.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2015%20-%20Lube%20Chart%20A.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2016%20-%20Lube%20Chart%20B.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2017%20-%20Lube%20Chart%20B.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2018%20-%20Lube%20Chart%20C.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:49:35 [URL] [DELETE]
[Reply] [Email]
Hitching
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:50:27 [URL] [DELETE]
[Reply] [Email]

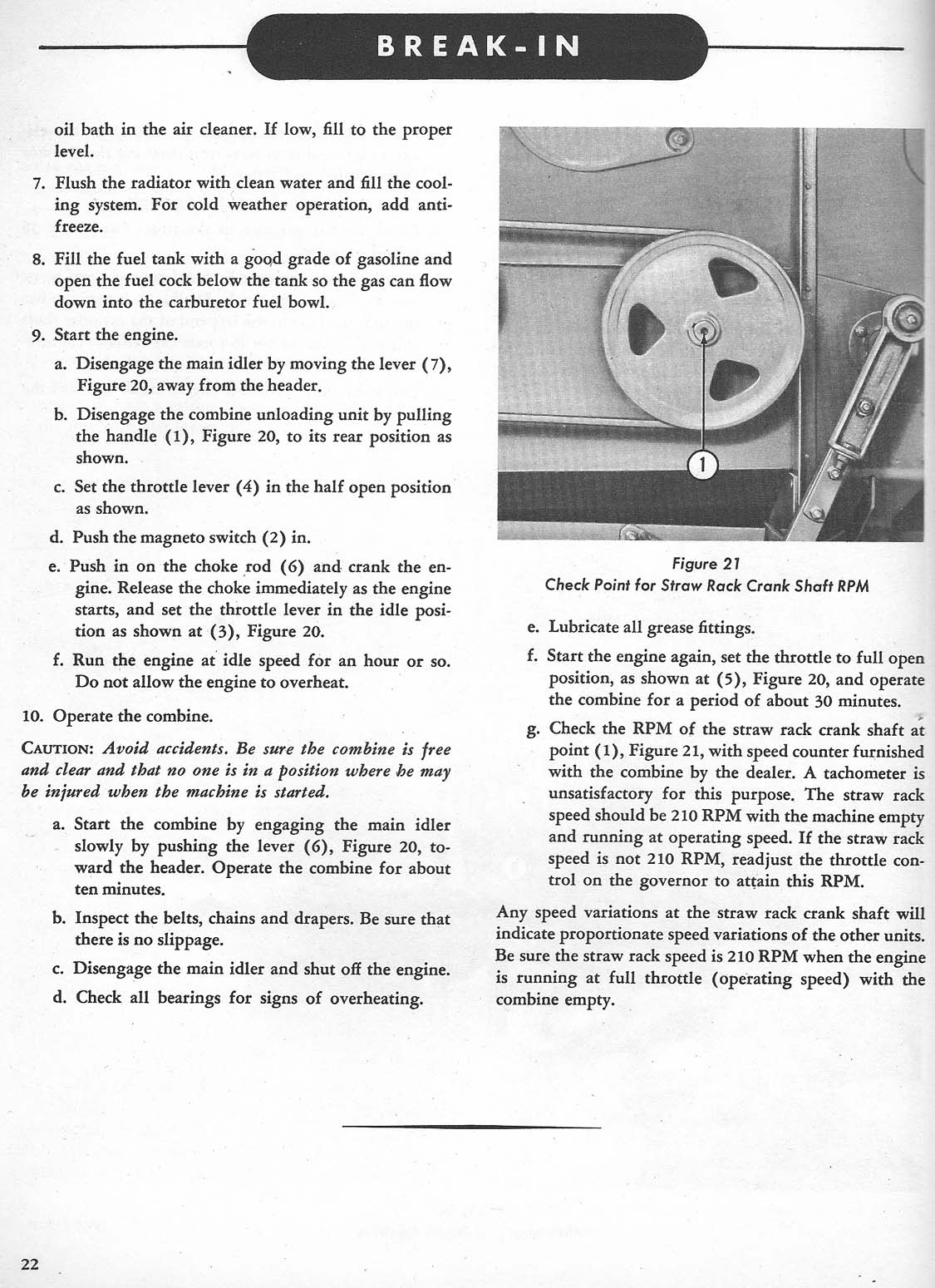

Break-in (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2021%20-%20Break-in.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:51:43 [URL] [DELETE]
[Reply] [Email]

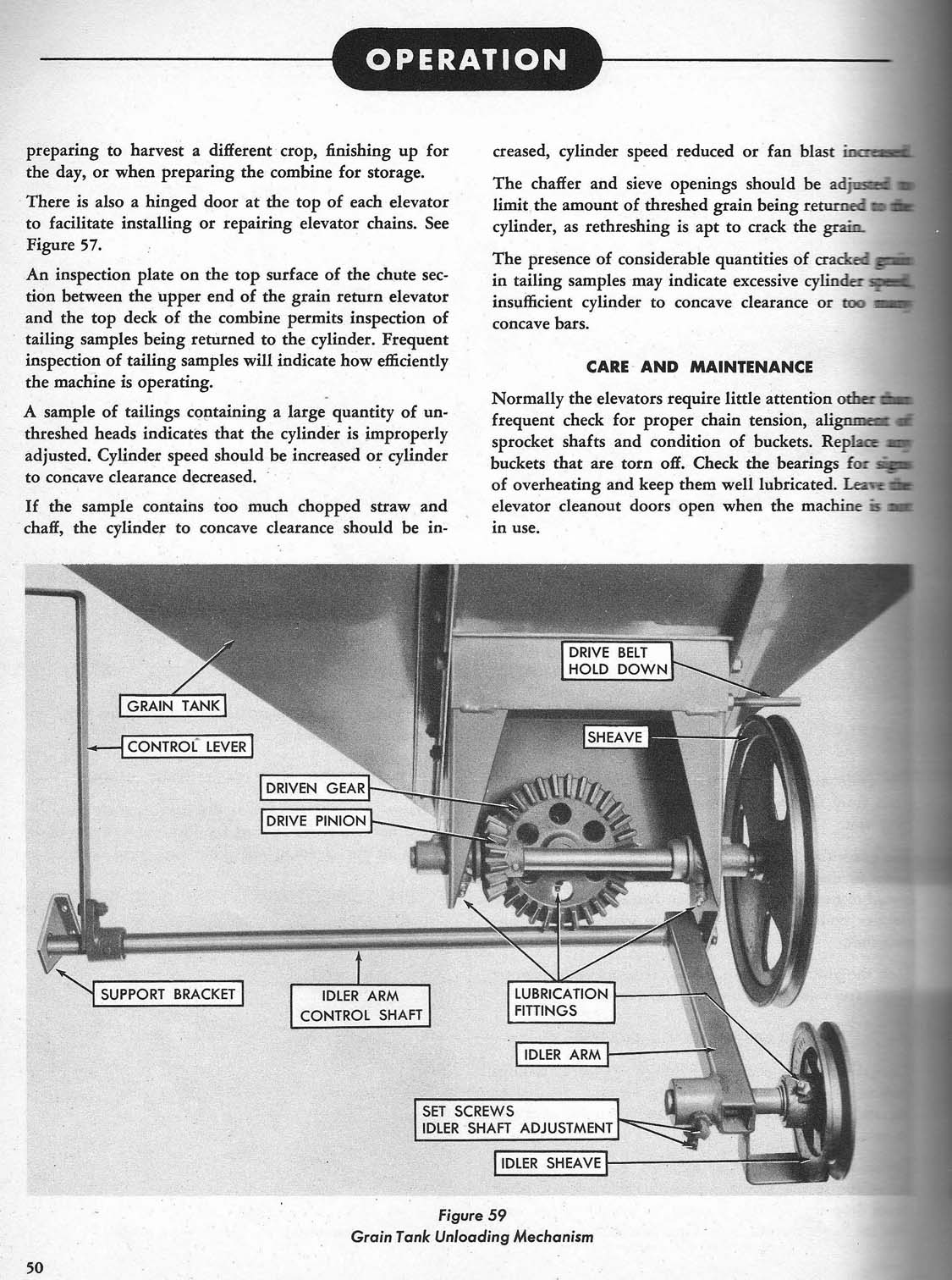

Operation (3 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2023%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2024%20-%20Operation.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:52:24 [URL] [DELETE]
[Reply] [Email]
Trouble Shooting (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2026%20-%20Trouble%20Shooting.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:53:57 [URL] [DELETE]
[Reply] [Email]
Operation (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2028%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2029%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2030%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2031%20-%20Operation.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:55:14 [URL] [DELETE]
[Reply] [Email]
Re: Operation (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2033%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2034%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2035%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2036%20-%20Operation.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:56:32 [URL] [DELETE]
[Reply] [Email]
Re: Operation (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2038%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2039%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2040%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2041%20-%20Operation.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:57:36 [URL] [DELETE]
[Reply] [Email]
Re: Operation (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2043%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2044%20-%20Operation.jpg)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2045%20-%20Operation.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2046%20-%20Operation.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:58:13 [URL] [DELETE]
[Reply] [Email]
Finishing Sieve Uses
|
Ed Gooding (VA) |
Posted 11-30-2010 at 06:59:15 [URL] [DELETE]
[Reply] [Email]
Elevators (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2049%20-%20Elevators.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:00:17 [URL] [DELETE]
[Reply] [Email]
16-23 and 16-24 (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2051%20-%2016-23%20Grain%20Tank.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:01:44 [URL] [DELETE]
[Reply] [Email]
Attachments (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2053%20-%20Attachments.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2054%20-%20Attachments.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2055%20-%20Attachments.jpg)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2056%20-%20Attachments.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:02:48 [URL] [DELETE]
[Reply] [Email]
Crop Chart, Recommended Screens (2 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2058%20-%20Crop%20Chart%20and%20Recommended%20Screens.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:04:19 [URL] [DELETE]
[Reply] [Email]
Care and Maintenance (6 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2060%20-%20Care%20and%20Maintenance.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2061%20-%20Care%20and%20Maintenance.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2062%20-%20Care%20and%20Maintenance.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2063%20-%20Care%20and%20Maintenance.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2064%20-%20Care%20and%20Maintenance.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:05:54 [URL] [DELETE]
[Reply] [Email]
Service Parts (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2066%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2067%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2068%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2069%20-%20Service%20Parts.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:07:11 [URL] [DELETE]
[Reply] [Email]
Service Parts (5 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2071%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2072%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2073%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2074%20-%20Service%20Parts.jpg)
|
Ed Gooding (VA) |
Posted 11-30-2010 at 07:08:45 [URL] [DELETE]
[Reply] [Email]
Service Parts (6 pages)
![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2076%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2077%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2078%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2079%20-%20Service%20Parts.jpg) ![](http://www.ntractorclub.com/eds_stuff/ford%20tractors/Implements/Woods%20Bros.%20Implements/Combine/Model%2016-23%2016-24%20-%201950%20Assembly%20and%20Operating%20Instructions/Page%2080%20-%20Service%20Parts.jpg)
|
